Zorlu alan ve endüstriyel ortamlar: | -10 ℃ ila 60 ℃ | Pil çalışma süresi: | Gerçek test koşulları altında 12 saate uzatılmış pil ömrü |
---|---|---|---|
Ekran: | Hızlı ve parlak renkli ekran | Kare Dalga Darbesi: | Seçenek |
Otomatik düzeltme: | Kavisli yüzey düzeltme | Veri görünümü: | USB üzerinden veri raporlama |
Test aralığı: | 0,5 ila 10.000 mm (çelik) | Malzeme Hızı: | 1.000 ila 15.000 m/sn |
Vurgulamak: | arka ışık kusur dedektörü,arka ışık ut kusur dedektörü |

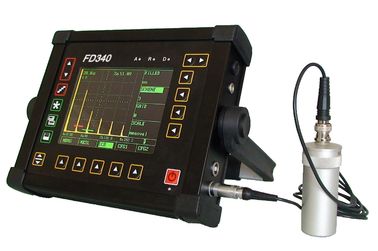

LED Aydınlatmalı Parlak Renkli Ekran FD340 ile Evrensel Ultrasonik Kusur Dedektörü
FD340 Dijital Ultrasonik Hata Dedektörü, HUATEC'in endüstri lideri geleneksel hata algılama özelliklerini son derece portatif, sezgisel bir cihazın verimliliği ile birleştirir. FD340 hata dedektörünün verimli menüler ve doğrudan erişim tuşlarının karışımı, olağanüstü kullanım kolaylığı ile en yüksek kalitede hata algılama platformundan faydalanmanıza izin verir.
• Basit, zorlu kontrol gereksinimlerine kadar basit, kullanımı kolay.
• İnce malzemeler için yüksek frekans incelemelerinden zayıflatıcı malzemeler için düşük frekansa kadar.
• Otomotiv, enerji üretimi, petrol ve gazdan havacılık uygulamalarına.
Özellikler:
Aralıklar: 0,5 ila 10,000 mm (çelik) aralık, sabit adımlarla seçilebilir veya sürekli değişken
Malzeme hızı: 1.000 ila 15.000 m / s, 1 m / s ve 22 seçilebilir malzeme hızında basamaklarla sürekli değişken
Ekran gecikmesi: -5 ila 1,000μs
Prob gecikmesi: 0 - 200 μs
Otomatik kalibrasyon : Bilinen iki kalibrasyon ekosunu kullanarak (2 noktalı kalibrasyon) ses hızı ve prob gecikmesinin ölçülmesi ve ayarlanması
Darbe enerjisi (Başak modu): Düşük enerji (70V), Yüksek enerji (500V)
Kare dalga uyarma darbesi (isteğe bağlı)
Nabız Voltajı 20 ila 500 V, 10 V artışlarla ayarlanabilir
Darbe Genişliği 10 ns'lik artışlarla 20 ila 1000 ns arasında ayarlanabilir
Sönümleme: Düşük (50 ohm), Yüksek (500 ohm): (TR modunda 1.000 ohm)
Darbe tekrarlama frekansı: 20 ila 1K Hz
Frekans aralıkları (-3 dB): 0,2 ila 1 MHz, 0,5 ila 4 MHz, 2 ila 20 MHz
Kazanç: 0, 110 dB seçilebilir adım 0,5, 1,0, 2,0, 6,0, 12,0, kullanıcı tarafından tanımlanabilir ve kilitlenir (adım 0).
Rektifikasyon: Tam dalga, negatif yarı dalga, pozitif yarı dalga ve RF modu
Reddet: Doğrusal,% 0 - 90 ekran yüksekliği% 1'lik adımlar halinde değişken
Monitör kapıları: Renk çubuğu modunda 2 bağımsız kapı, tüm kalibrasyon aralığı boyunca başlangıç ve genişlik değişkeni,% 5 ila% 95 ekran yüksekliği değişkeninin yanıt eşiği,% 1'lik adımlarla,
Alarm: LED ve bağlanabilir dahili korna aracılığıyla alarm sinyali. Pozitif mantık, negatif mantık veya DAC alarm modu
Yakınlaştırma Artırılmış ekran çözünürlüğü için A-scan ekran alanını genişletir.
Büyüt: A-tarama çözünürlüğünün arttırılması için seçilen geçit içindeki alanı tüm ekran aralığı boyunca genişletir.
Ses yolu ölçümü:
Seçilebilir yankı zirvesi, yankı göbeği veya Japon yankı göbeği algılaması ile ilk darbe ile kapıdaki ilk yankı arasında veya iki kapıdaki yankılar arasındaki ses yolunun (yansıtma mesafesi, derinlik) dijital gösterimi.
Genlik göstergesi:% ekran yüksekliğinde:
Kapı yüksekliğinden dB fark,
DAC veya TCG'nin üzerindeki dB farkı
DGS eğrisinin üzerindeki dB farkı (FD350)
Görüntülenen okuma:
Ses yolu, (azaltılmış) yansıtma mesafesi, derinlik, her kapı için genlik, ölçüm çizgisinin dört konumunda ve A-taramasındaki yakınlaştırılmış ekranın kullanıcı tarafından yapılandırılabilir
Görüntüle:
5.7 inç LED aydınlatmalı TFT_LCD
Ekran çözünürlüğü 320 x 240 piksel
A-tarama çözünürlüğü 200 x 220 piksel, 320 x 220 piksel (yakınlaştırma)
A-tarama işlevleri:
Manuel veya otomatik A tarama dondurması,
A-taraması karşılaştırması, yankı dinamiği
(zarf), tepe yankı saklama
Zorlu saha ve endüstriyel ortamlar
• -10 ℃ ile 60 ℃ arasında genişletilmiş sıcaklık aralığı.
• Sadece 2,0 kg ağırlığında.
• Gerçek test koşullarında pil ömrü 12 saate çıkarıldı.
Hızlı ve parlak renkli ekran
Renk, günlük muayene işinizde size birçok ek avantaj sağlar:
• Doğrudan tanıma için monitör kapılarının ve eğrilerin renkli gösterimi (DAC, TCG, DGS)
• Kaynakların açılı ışın kontrolü için renk kodlu ayak gösterimi
• Karşılaştırmaları kolaylaştırmak için referansları görüntülemek için renk kullanımı (A-scan)
Kare Dalga Darbeli (isteğe bağlı)
Yüksek performanslı ve hafif FD340'ın çeşitli uygulamalarına örnekler:
Dijital Taşınabilir Ultrasonik Kusur Dedektörü FD340 Standart Teslimat:
Taşınabilir ultrasonik hata dedektörü ana ünite
Kullanım kılavuzu
Düz Kiriş probu
Açılı ışın probu (60 derece)
Prob kablosu
PC yazılımı CD'si
Seri PC kablosu
AC adaptör / şarj cihazı
Taşıma çantası
Ek Aksesuarlar:
Düz prob (5MHz-ф20)
Düz sonda (2.5MHz-ф20)
Düz sonda (2.25MHz-ф20)
Düz prob (1MHZ-ф20)
Açı probu (4MHz-45 derece, 8 * 9mm)
Açı probu (4MHZ-60 derece, 8 * 9mm)
Açı probu (4MHz-70 derece, 8 * 9mm)
Açı probu (4MHz-80 derece, 8 * 9mm)
Açı probu (2MHZ-45 derece, 8 * 9mm)
Açı probu (2MHZ-60 derece, 8 * 9mm)
Açı probu (2MHZ-70 derece, 8 * 9mm)
Açı probu (2MHZ-80 derece, 8 * 9mm)
Prob T / R (5MHz-ф20mm, odaklama 15mm)
Prob T / R (2.5MHz-ф20mm, odaklama 15mm)
Proba bağlantı kablosu (BNC-BNC)
Proba bağlantı kablosu (BNC-Lemo 00)
Proba bağlantı kablosu (Lemo 01-BNC)
Proba bağlantı kablosu (Lemo 01-Lemo 00)
Lityum iyon batarya
Güç adaptörü (4A / 9V)
Güç kablosu
Deri çanta
Test bloğu V1
Test bloğu V2
Test blokları DAC, ASME vb.
