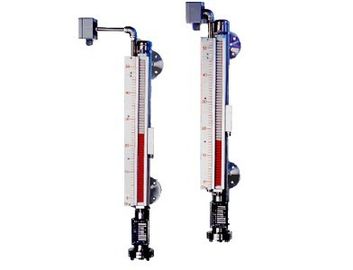

Güvenilir Manyetik Seviye Ölçerler, Manyetik Sıvı Seviye Şalteri

Model UHZ-10 seri manyetik sıvı seviye denetleyicisi, aynı tür ürünlerin ileri teknolojisine dayalı olarak üretilmekte ve geliştirilmektedir. Çin Kimyasal Endüstri Standardı HG / T21584-95 ile uyumlu olarak üretilmektedir. Kontrolörün önemli bir bölümünü, yüksek dereceli materyal ve ithalat komponenti ile yaptık ve emniyetli, güvenilir çalışmasını sağladık. İyi performans ve güvenilir çalışma, yüksek maliyetle ithal edilen ürün için iyi bir alternatif oluşturur.

● Çalışma Prensibi
UHZ-10 seri manyetik sıvı seviye kontrolörü oda, manyetik şamandıra, manyetik bayrak ve kullanıcının seçtiği transdüser, alarm anahtardan oluşur.
Oda, teknenin bir parçası olarak hizmet edebilir; Gemiye üst flanş ve aşağı flanş ile bağlanabilir. Bu yolla bölmedeki sıvı seviyesi teknedeki ile aynıdır. Seviye sinyali, bölmedeki manyetik şamandıranın neden olduğu bayrak durumunun değişmesi ile gösterilebilir.
Manyetik bayrak gerçek sıvı seviyesini gösterir. Şamandıra sıvı seviyesine çıktığında bayrak. Beyazdan kırmızıya dönüşecek; Sıvı seviyesi düştüğünde, bayrak beyaza dönüşecek. Güç kaynağına gerek duymaksızın, manyetik sıvı kontrol cihazı, sıvının seviye değişimini gösterebilir.
Dönüştürücü veya alarm anahtarı, sıvı seviyesi değiştiğinde manyetik şamandıranın neden olduğu manyetik alan aracılığıyla işlev gösterebilir, bunlar 4-20mA veya röle çıkış sinyali üretebilir.
Dönüştürücü, direnç, saz anahtar ve dönüştürücü modülünden oluşur. Manyetik şamandıra konumu, sıvı seviyesiyle değişir ve bu durum, şerit anahtarının durumunu buna göre değiştirir ve bu değişiklik mevcut devrenin direncini belirler. Dönüştürücü modül direnci değiştirdiğinde, 4-20mA akım çıkış sinyaline dönüştürecektir.
Alarm anahtarı, reed anahtarı ve mıknatısdan oluşur. Manyetik şamandıra konumu, sıvı şebeke seviyesi ile değişir ve bu durum, şerit anahtarının durumunu buna göre değiştirir ve bu değişiklik bir röle sinyali üretecektir. Alarm anahtarı tarafından üretilen röle sinyali tutulabilir.

● Avantajlar
1. Basit yapı, kullanıcı doğrudan sıvı seviyesini görebilir.
2. Güvenilir tasarım, bakım gerektirmez.
3. Güç kaynağına gerek kalmadan çalışın.
4. Yüksek sıcaklık, akıcı, yanıcı ve zehirli sıvıdan etkilenme.
5. Yüksek sıcaklık ve yüksek basınç uygulanması için kullanılabilir.
6. Antikorozif, çoğu kostik sıvıyı ölçmek için kullanılabilir.
7. Düşük özgül ağırlıklı sıvı seviyesini ölçmek için uygundur.

● Model: UHZ-10COO (Standart)

● Özellikler
Aralık: 0.3 ~ 10m
Doğruluk: ± 10mm
Oda Çapı: 10mm
Çalışma basıncı: 1.6MPa (Yüksek basınç için lütfen fabrika ile temasa geçiniz)
Yüksek basınç ≤4.0MPa
UPVC modeli: ≤1.0MPa
Çalışma sıcaklığı: -20 ℃ -150 ℃ (Yüksek sıcaklık için lütfen fabrika ile temasa geçiniz)
Yüksek Sıcaklık Modeli: ≤350 ℃ (basınca göre)
UPVC: -20 ℃ -60 ℃
Orta Yoğunluk: ≥0.45g / cm3
Yoğunluk Farkı: 0.15g / m3 (Ara yüzün ölçülmesi)
Orta Viskidity: ≤0.4PaS
Ortam titreşimi: Frekans ≤25Hz, Salınım≤0.5mm
Oranı izle: ≤0.08m / s
Oda malzemesi: 304,316L
Yüzer malzeme: 304,316L, Titanyum
Dişli bağlantısı: GB flanş
DN25, PN0.6 ~ 2.5MPa

● Not:
Flanş müşteri seçebilir: GB, JB, HG, DIN, ANSI.
Dişli bağlantısı Metrik, İngiliz, ABD standartlarında dış dişe, iç dişe yapılabilir.
