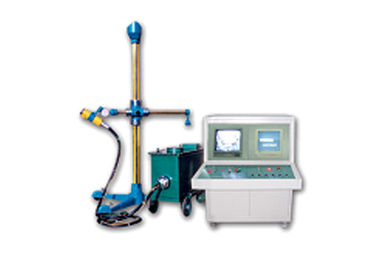

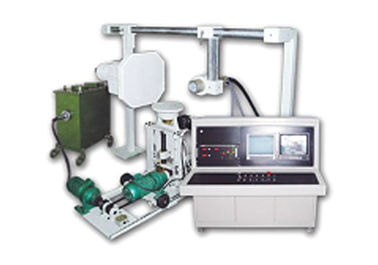

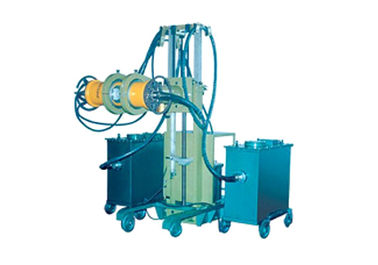

X-ray Bilgisayar Gerçek Zamanlı Radyografi Sistemi

X-ray bilgisayar gerçek zamanlı radyografi sistemi Tahribatsız Muayene işleri için önemli bir ekipmandır. Metal ve metal olmayan malzemeden mamul bileşenler, iç arıza, cüruf eklenmesi, çatlak, hava deliği ve kötü kaynak (tam olarak nüfuz etmeyen) görünümü için döküm ve kaynak parçalarından oluşur. Mekanik, kimyasal, gemi yapımı, yüksek gerilimli gemi, ulusal savunma, teknik araştırma, otomobil, havacılık, ısıya dayanıklı malzeme vb gibi endüstriyel alanlarda yaygın olarak kullanılmaktadır. Bu tür bir röntgen cihazı sadece tam işlevlere sahip değildir, aynı zamanda yüksek otomatik yetenek, güvenilir performans, basit işlem, hızlı kontrol hızı ve uygun bakım gibi avantajlara da sahiptir. X-ışını bilgisayar gerçek zamanlı radyografi sistemi ve yüksek otomatik yeteneği ve doğru inceleme hızı olan X-ışını TV görüntüleme sistemi ile eşleşir.

İşte üç tür TV sistemi var (müşteri tarafından seçilebilir):

1. Japonya'dan TOSHIBA

2. Hollanda'dan PHILIPS

3. Almanca'dan THOMSON

Ana parametreler:

Notlar: Yukarıdaki tablodaki odak boyutu EN12543 standardının altındadır, parantez içindeki değerler endüstriyel TV ile eşleştiğinde penetrasyon kalınlığını ifade eder.

XY serisi denetleyici

Bu kontrolör modeli için, kontrol etmek için mikro-bilgisayar uygulamalıyız ve KV ön ayarlı, otomatik yaşlanma, kendi kendine kontrol hatası, zamanlama ve zaman ayarı (sabit süre aralığı 1-98 dakikadır), çalışma durumu gösterme, emniyet kilidi ile kurulum yapar , tüm sistem için işlevleri korumak.

Bu tip kontrol ünitesinde, mekanik iletim sisteminin tüm çalışması için kontrol ve radyografi sisteminin üç değişken kontrolü, optik panjur kapısının kontrolü de bulunur.

Gerçek zamanlı radyografi sistemi:

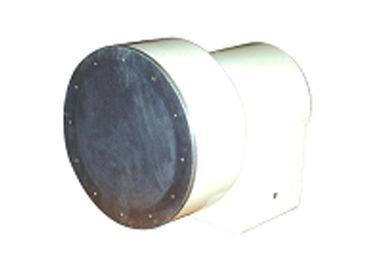

1. 6 inç görüntü yoğunlaştırıcı:

Giriş görüntüsü boyutu: 150mm

Çıktı görüntü boyutu: 20mm

Merkez sınırlı çözünürlük: 54lp / cm

2. CCD kamera sistemi:

Yapılandırma: paralel ışıklı lens, değiştirilebilir lens, CCD kamera, güç kaynağı, iletim kablosu

Parametreler:

Analog CCD kamera:

Piksel: 752 × 582

Güncel: + 12V

İletim kablosu: ≤60m

Dinamik aralık: 8bit

Dijital CCD kamera:

Piksel: 1024 × 1024

Güncel: + 12V

İletim kablosu: ≤15m

Dinamik aralık: 10-12bit

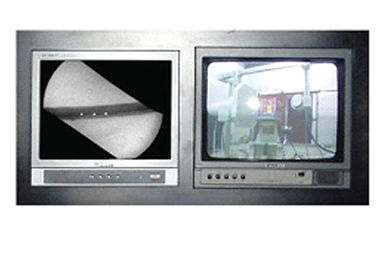

3. Monitör:

14 ″ monitör: 1000 satır

17 ″ monitör: 1000 satır

Bilgisayar görüntü işleme sistemi:

Yapılandırma:

Endüstriyel kontrol bilgisayarı (marka birimi)

monitor

Görüntü kurulu toplamak

Netcard

USB arayüzünü genişlet

Lazer yazıcı

Görüntü işleme yazılımı

Disk sürüş makinesi

Donanım yapılandırması için, piyasadaki en yeni cihazlarla uygulanmaktadır ve disk sürme makinesi için üç ay garanti dışında, bir yıl garanti verdiğimiz diğer parçalar için de geçerlidir.

Yazılımın yılda bir kez ücretsiz olarak yükseltilmesi.

Teknik hedefler:

Standart PAL, NTSC siyah-beyaz vedio sinyal girişi;

Toplama hızı: PAL için 25 kare / sn; NTSC için 30 kare / sn

Görüntü koleksiyonunun maksimum çözünürlüğü: PAL --- 768 × 576, NTSC --- 640 × 480;

Hafiflik, kontrast oranı gibi yazılımlar sürekli ayarlanabilir;

İstatistiksel duyarlılık ≥% 2, dinamik duyarlılık ≥% 4.

Görüntü işleme yazılımı fonksiyonları:

Görüntü işleme merkezi: hafiflik, kontrast oranı ayarlanabilir, yüksek hassasiyet, düşük gürültülü görüntüler.

Görüntü gerçek zamanlı toplama: Operatör muayene sonuçlarını doğrudan ekranda görüntüleyebilir.

Görüntü kaydetme: elde edilen görüntüleri daha sonra kontrol etmek üzere diske kaydedebilirsiniz.

Görüntü üst üste bindirme: mutilframe üst üst üste binme ve gürültü azaltma.

Görüntü yakınlaştırma: toplanan görüntülerin büyütülüp küçültülmesini sağlayabilir.

Görüntü işleme: istatistik incelemede, sistem gürültü azaltma, görüntü yoğunlaştırma, sahte renk, negatif görüntü, başarısızlık boyutunun ölçümü, görüntü kaydetme ve kontrol, form baskısı vb. Dinamik sistemde, gerçek zamanlı negatif görüntü, gerçek zamanlı sahte renk, gerçek zamanlı keskin, dinamik gerçek zamanlı tasarruf ve tekrarlama gibi bazı avantajları yerine getirir, sadece yüksek istatistiksel hassasiyete sahip değildir, dinamik olarak anlaşılır, rahat bir kullanım sağlar, ayrıca çince de arayüzü ve menü için kullanımı çok daha kolay olan açılır ve hızlı modu ile uygulanır.
